Bimetallist tünnikruvi

Bimetallist barrel Screw tootmine Hiinas on hilisem kui Euroopa riikides, EJSi tehas on tootnud bimetallist kruvisilindreid alates 2000. aastatest.

Saada päring

Tootekirjeldus

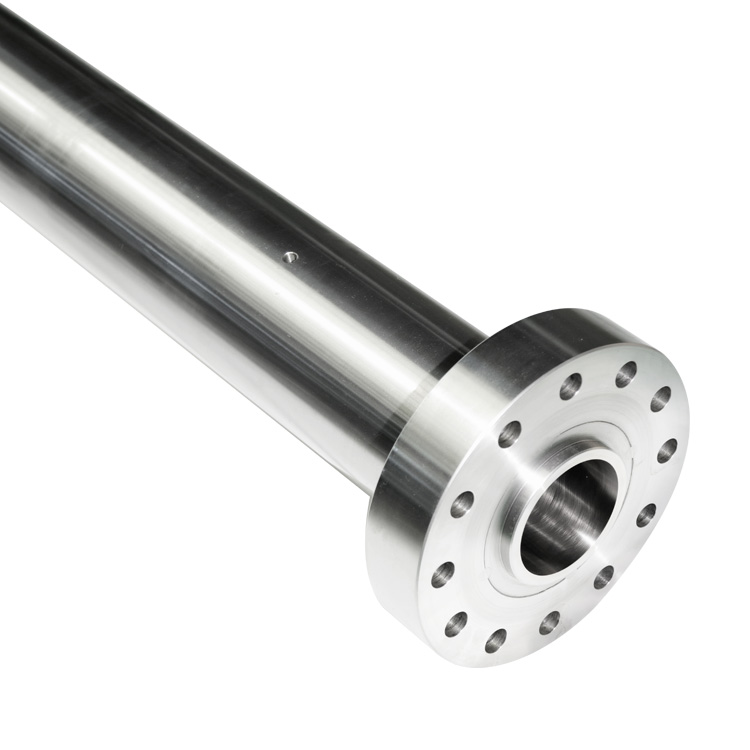

Bimetallist tünnikruvi

Bimetallist barrel Screw tootmine Hiinas on hilisem kui Euroopa riikides, EJSi tehas on tootnud bimetallist kruvisilindreid alates 2000. aastatest.

Bimetallist tünnikruvi maksab umbes 1,5–2 korda rohkem kui nitridimine, kuid nende eluiga pikeneb 2–3 korda. Seetõttu otsustab üha enam kliente nendel aastatel kasutada bimetallist kruvisilindrit, et vähendada kulusid ja käsitsemistööd.

Tavaliselt kasutatakse bimetallkruvide, näiteks 38CrMoAlA, 34CrAlNi7, 31CrMoV9, tootmiseks nitridteraseid.

Bimetalltünnide puhul kasutame alusteraseks 40Cr, mis sobib hästi sulamipulbriga.

EJS-i bimetallist kruvitünni tootmine toimub meie oma tehases, kui enamikul teistel tuleb abiks kasutada alltöövõtjat, on see parem kvaliteedikontrolliks ja tööaja juhtimiseks.

Kui bimetalliline protsess on hästi läbi viidud, on bimetallilise tünnikruvi tootmisaeg tavaliselt üks nädal pikem kui nitriiditöötlus. Mõnikord võib bimetallist kruvisilindril tekkida mõra, EJS-i kogenud tehnikutel on head teadmised, et teha hea ja kiire otsus selle kasutamise või tagasilükkamise kohta. Bimetallist silindril kulub rohkem aega, et näha, kui hea see välja tuleb, sest kvaliteeti saame teada alles tootmise käigus, kui karbiidvooder on tihedalt sisse tõmmatud. Kui tekib pragu või lõhenemine, tuleb kogu karbiidvooder ära visata ja teha uus karbiidvooder.

E.J.S.

EJS Screw Barrels on äsja loodud ekspordiettevõtte kaubamärk, millel on tootmiskogemusi alates 1992. aastast.
Kruvisünnide tootja, kes on pühendunud kohandatud kruvisilindrite ja disainiga ekstruuderi kruvitünnide, survevalukruvi tünnide tootmisele.

Bimetallist tünnikruvid

Hakkasime bimetallist kruvitünni valmistama väga varajases eas, peaaegu samal ajal, kui Hiinas sündis esimene bimetallist tünn. Nüüd on meil mitut tüüpi valikuid sõltuvalt erinevatest rakendustest

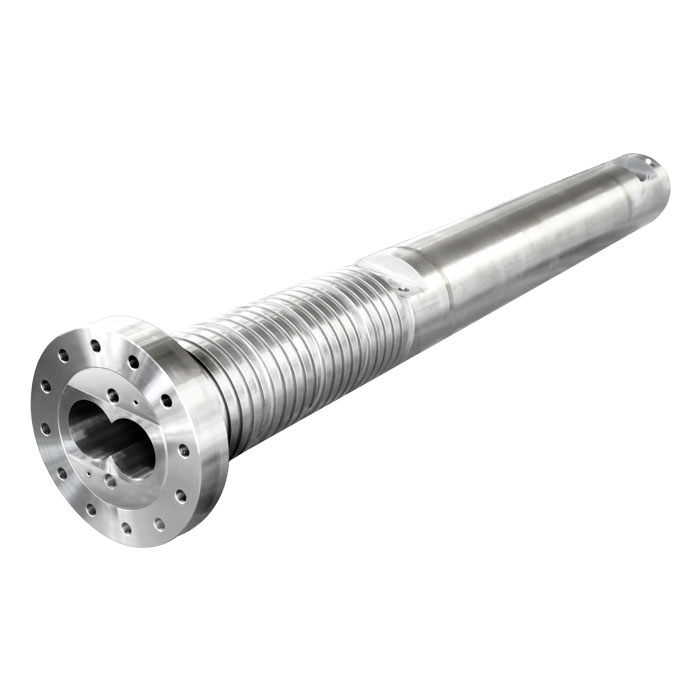

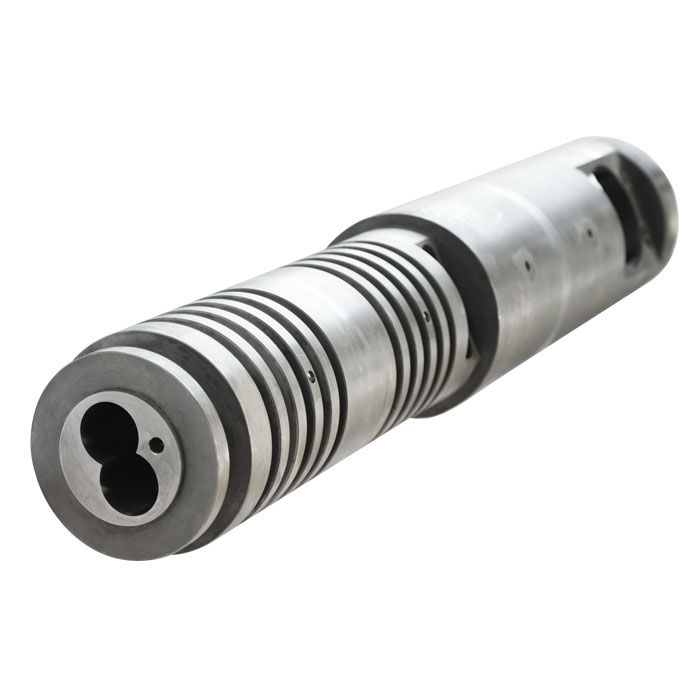

Bimetallist tünnid
Sulami tüüp		EJS01 sulam	EJS02 sulam	EJS03 sulam	EJS04 sulam
Sulami komponendid		FE+Ni+CR+b (Tasud: 65, NI: 14, CR8, B: 3,5)	Ni + CC + CO + B	N + CR + CO + V + B	Ni+wc+b (N:50, WC:15-35, Cr:6-8, b:2,5-3,2)
Kulumiskindlus		★★★	★★	★★★	★★★★
Korrosioonikindlus		★★	★★★	★★★	★★★

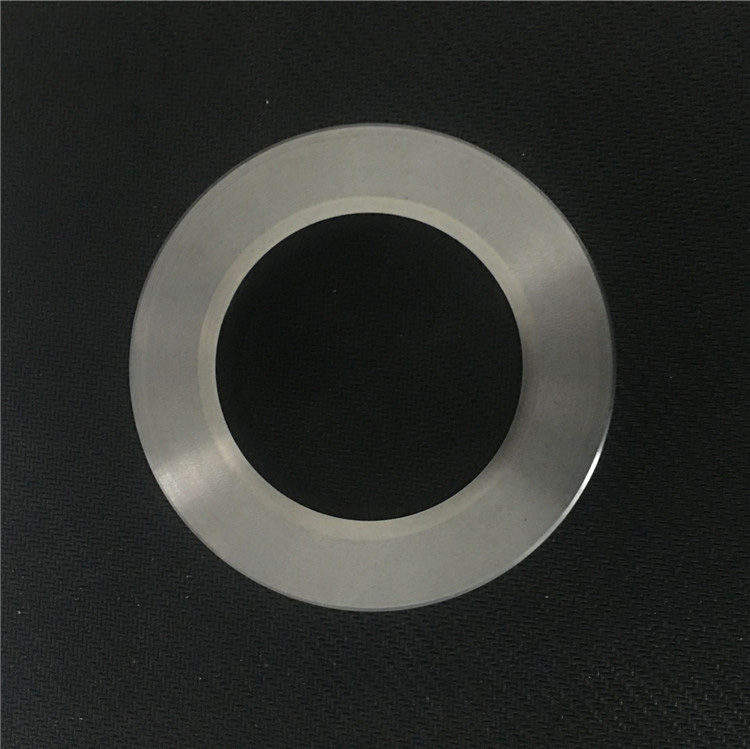

Sulami paksus		2-3 mm	1,5-2 mm	1,5-2 mm	1,5-2 mm
Kõvadus		HRC 58-65	HRC 50-58	HRC 55-60	HRC 55-65
Temperatuurivahemik		≤400	≤450	≤450	≤600
Termiline koefitsient	RT ~ 250 ℃	11,0x10-6	11,0x10-6	11,5x10-6	11,0x10-6
Laienemine (/℃)	RT ~ 400 ℃	11,4x10-6	11,4x10-6	12,4x10-6	12x10-6
Töödeldava pikkuse vahemik		700mm ~ 3000mm/tk
Alusteras on palju kasutatud		40Cr: 42CrMo
Märgi loendisse: ★★★★ Suurepärane; ★★★ Väga hea; ★★ Hea

Bimetallkruvid
Sobib kasutamiseks	Üks kruvi, kaksik paralleelkruvi, kaksikkooniline kruvi
Sulami tüüp	Ni60	CoImonoy 56	CoImonoy 83
Sulami komponendid	Ni+Cr+Fe+Si (Ni: 65, Chr: 17, Faith: 15, Si: 5)	Ni+Cr+Si+Fe (Ni: 68, Chr: 18, Si: 5, Faith: 5)	Ni+Wc+Cr+C (Ni: 40, Wc: 34, Cr: 20, C: 2)
Kulumisvastane tase	★★★	★★★	★★★★
Korrosioonivastane tase	★★★★	★★★★	★★★★
Sulami paksus	1-1,5 mm	1-1,5 mm	1-1,5 mm
Kõvadus	HRC 56-62	HRC 46-61	HRC 43-48
Rakendatud klaaskiud	alla 10%
Töödeldava pikkuse vahemik	Vajalik mis tahes pikkus
Alusteras on palju kasutatud	38CrMoAI (1,8509), 34CrAINi7 (1,8550), 31CrMoV9 (1,8519)
Märgi loendisse: ★★★★ Suurepärane; ★★★ Väga hea; ★★ Hea

Kvaliteedikontroll

Kvaliteet on tootmisel väga oluline samm. Kvaliteetse kruvisilindri valmistamiseks peavad olema täidetud kõik tolerantsid ja kõik mõõtmed peavad olema õiged ja kirjetesse kantud.

Pakume iga meie tarnitava kruvitoru kohta ülevaatusakti ja materjalisertifikaati.

Pakendamine

Pakkimine on viimane, kuid väga oluline samm enne saatmist. Tugev ja nutikas pakkekast on samuti osa meie kvaliteedist. Seda ei kasutata mitte ainult kruvitorude kaitsmiseks transportimise ajal, vaid see on ka meie klientide jaoks lihtne lahtipakkimine.
