Plastmassi ekstrusiooni- ja segamistööstuses mõjutab ekstruuderi jõudlus otseselt tootmise efektiivsust, materjali kvaliteeti ja tegevuskulusid. Kuigi paljud inimesed keskenduvad kruvide disainile või ekstrusioonimasinale endale,Segment Twin Screw Barrelon üks võtmekomponente, mis määrab töötlemise stabiilsuse ja paindlikkuse.
Erinevalt traditsioonilistest ühes tükis tünnidest kasutavad segmenteeritud kahe kruviga tünnid modulaarset struktuuri, mis võimaldab üksikuid tünni sektsioone asendada, kohandada või ümber paigutada vastavalt erinevatele töötlemisnõuetele. See disain on muutunud üha olulisemaks rakendustes, mis hõlmavad insenerplasti, täidetud materjale, põhisegu tootmist ja suure jõudlusega polümeeride töötlemist.

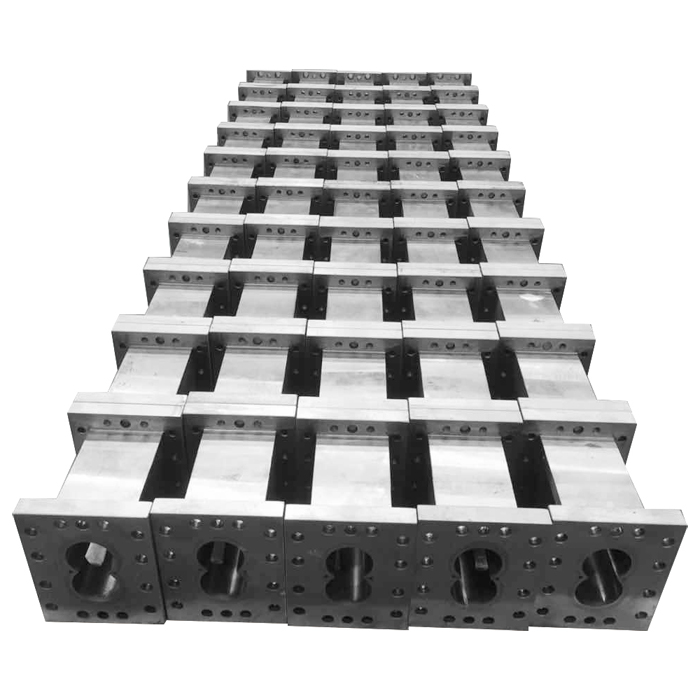

Mis on segmendi kaksikkruvi silin?
Segment Twin Screw Barrel on modulaarne silindrisüsteem, mida kasutatakse koos- või vastassuunas pöörlevates kahe kruviga ekstruuderites.
Selle asemel, et tünni valmistada ühe tervikliku tükina, on tünn jagatud mitmeks sõltumatuks osaks. Iga segment võib täita erinevaid funktsioone, näiteks:
Söötmine
Sulamine
Segamine
Ventilatsioon
Reaktsiooni töötlemine
Surve tekitamine
Tüüpiline segmenteeritud kahe kruviga silinder sisaldab:
| Komponent |
Funktsioon |
| Tünni segment |
Pakub töötlemiskambrit materjali liikumiseks |
| Kütte-/jahutuskanal |
Reguleerib töötlemistemperatuuri |
| Kulumiskindel vooder |
Parandab kasutusiga abrasiivsetes tingimustes |
| Ühendusäärik |
Võimaldab kokku panna mitu tünniosa |
See modulaarne struktuur annab tootjatele rohkem vabadust ekstrusiooniprotsesside optimeerimisel.
Miks segmenteeritud topeltkruviga tünnid laialdaselt kasutatakse?
Kaasaegne plastitöötlus hõlmab sageli keerukaid materjale.
Paljud polümeerid nõuavad erilisi töötlemistingimusi, kuna need võivad sisaldada:
Klaaskiud
Mineraalsed täiteained
Leegiaeglustid
Värvi põhisegu
Taaskasutatud materjalid
Funktsionaalsed lisandid
Fikseeritud silindri konstruktsioon ei pruugi pakkuda erinevate koostiste jaoks piisavalt paindlikkust.
Segmenteeritud kahe kruviga silindrid võimaldavad protsessoritel kohandada masina konfiguratsiooni vastavalt tootmisvajadustele.
Peamised eelised hõlmavad järgmist:
Paindlik töötlemise konfiguratsioon
Lihtsam hooldus
Vähendatud asenduskulud
Parem kohanemine erinevate materjalidega
Parem tootmise efektiivsus
Tööstuse saladus: tünni konfiguratsioon võib muuta materjali jõudlust
Ekstrusiooni töötlemisel on vähetuntud fakt, et tünni paigutus ise võib mõjutada polümeeri lõplikke omadusi.
Erinevad tünnitsoonid saavad juhtida:
Sulamiskäitumine
Segamise intensiivsus
Elamise aeg
Materjali dispersioon
Degaseerimise jõudlus
Näiteks:
Tugevam segamisosa võib parandada lisandi hajumist, kuid liigne nihkejõud võib suurendada materjali lagunemist.
Seetõttu kujundavad insenerid hoolikalt tünnikombinatsioonid, mis põhinevad:
Materjali omadused
Tootmiskiirus
Toote nõuded
Töötlemistemperatuur
Tünn ei ole lihtsalt kaitsekesta ümber kruvi; see on materjalitöötlussüsteemi aktiivne osa.
Segmendi kaksikkruviga tünnide jaoks kasutatud materjalid
Kuna kahe kruviga ekstrusioon hõlmab sageli kõrget temperatuuri, rõhku ja hõõrdumist, vajavad tünnimaterjalid suurepärast kulumiskindlust.
Levinud materjalide hulka kuuluvad:
Nitreeritud teras
Kasutatakse üldisteks ekstrusioonirakendusteks järgmistel põhjustel:
Hea kõvadus
Kuluefektiivsus
Usaldusväärne jõudlus
Bimetall tünn
Bimetallist tünnis kasutatakse tünni sees kulumiskindlat sulamikihti.
Eelised hõlmavad järgmist:
Suurem kulumiskindlus
Pikem kasutusiga
Sobib täidetud polümeeridele
Spetsiaalsed legeeritud materjalid
Väga söövitavate või abrasiivsete rakenduste jaoks võib valida spetsiaalsed sulamid, et parandada:
Korrosioonikindlus
Kulumiskindlus
Termiline stabiilsus
Segmendi kahe kruviga tünni taga olev tootmisprotsess
Suure jõudlusega tünni tootmine nõuab täppistöötlust ja materjalitehnoloogiat.
Terasmaterjali ettevalmistamine
Kvaliteetne legeerteras valitakse vastavalt kasutusnõuetele.
Täppistöötlus
Sisemine ava peab säilitama täpsed mõõtmed, et tagada nõuetekohane koostöö:
Kruvielemendid
Tünni segmendid
Materjalide töötlemine
Kuumtöötlus
Kuumtöötlus parandab mehaanilisi omadusi ja suurendab vastupidavust tööpingele.
Pinnatöötlus
Võib kasutada spetsiaalseid töötlusi või sulamikihte, et parandada:
Kulumiskindlus
Korrosioonikindlus
Kasutusaeg
Kvaliteedikontroll
Tüüpilised kontrollid hõlmavad järgmist:
Mõõtmete täpsus
Kõvaduse testimine
Sisepinna kontroll
Surve testimine
Segmendi kaksikkruviga tünnide rakendused
Plastikust segamine
Segmenteeritud tünnid kasutatakse laialdaselt modifitseeritud plastide tootmiseks, mis sisaldavad lisandeid, täiteaineid või tugevdusmaterjale.
Põhisegu tootmine
Need toetavad tõhusat pigmendi hajutamist ja ühtlast segamist värvi põhisegu valmistamise ajal.
Tehniline plastide töötlemine
Materjalid nagu:
PA
PC
ABS
POM
nõuavad sageli täpset temperatuuri ja segamise kontrolli.
Taaskasutustööstus
Segmenteeritud tünniga kaksikkruvisüsteeme kasutatakse taaskasutatud polümeeride töötlemiseks üha enam tänu nende paindlikkusele erinevate materjalitingimuste käsitlemisel.
Varjatud väljakutse: kulumiskindlus ja töötlemise tõhusus peavad olema tasakaalus
Kõvem tünnipind ei tähenda alati paremat jõudlust.
Ekstrusioonirakendustes peavad tootjad tasakaalustama:
Kulumiskindlus
Soojusülekande efektiivsus
Töötlemise täpsus
Maksumus
Näiteks võivad äärmiselt kulumiskindlad materjalid tootmisraskusi suurendada ja soojusjuhtivust mõjutada.
Parim tünni disain sõltub pigem tegelikust töötlemiskeskkonnast kui kõige kallima materjali kasutamisest.
Segmendi kaksikkruviga tünnide tulevikusuundumused
Pikem kasutusiga materjalid
Töötatakse välja uusi sulamitehnoloogiaid, et parandada vastupidavust:
Hõõrdumine
Korrosioon
Kõrge temperatuuriga töö
Paindlikumad moodulkujundused
Tulevased ekstrusioonisüsteemid liiguvad jätkuvalt lihtsama kohandamise poole, võimaldades kiiremat kohanemist uute materjalide ja koostistega.
Nutikas seiretehnoloogia
Täiustatud ekstrusioonisüsteemid võivad integreerida andureid, et jälgida:
Temperatuuri muutused
Kulumistingimused
Töötlemise stabiilsus
See aitab vähendada ootamatuid seisakuid ja parandada tootmisjuhtimist.
