Miks vale kruvitünn maksab rohkem kui õige?
Kruvitoru, mis ei sobi teie polümeeriga, ei vea valjult läbi. See ebaõnnestub aeglaselt. Väljund triivib alla spetsifikatsiooni. Sulamise kvaliteet halveneb. Varem puhtalt töötavale tootele ilmuvad mustad täpid. Kuus kuud hiljem tõmbab hooldusmeeskond kruvi, mis oleks pidanud vastu pidama kolm aastat.
Theühe kruviga tünn vs kahe kruviga silinotsus juhib seda kõike. Tee see korda ja masin töötab aastaid. Kui teete valesti, maksate tagasilükkamise, seisaku ja asendusraha eest, mille jaoks te eelarvet ei arvestanud.
Kaks küsimust otsustavad valiku.Mis materjali te töötlete?Jamilliseks peab sulatis muutuma, enne kui see matriitsi jõuab?Kõik muu – L/D suhe, lennusügavus, tünnisulam – tuleneb nendest kahest vastusest.
See juhend tutvustab teile mõlemat, annab spetsifikatsiooninumbrid, mis enamikus artiklites välja jäetakse, ja näitab täpselt, mida kruvisilindri tootja teilt õige osa tsiteerimiseks vajab.
Mis on ühe kruviga tünn?
Üks kruvisilind hoiab ühte pöörlevat kruvi kuumutatud ava sees. Kruvi tõmbab polümeeri hõõrdumise tõttu edasi – graanulid haakuvad tünni seinast tugevamini kui kruvi juurest, nii et materjal liigub stantsi poole, mitte ei pöörle paigal.
Kruvi teeb oma tööd kolmes tsoonis.
Söödatsoon.Sügavad lennud edastavad punkrist tahkeid graanuleid. Lennusügavus jääb siin heldeks — materjal on endiselt tugev ja vajab mahtu.
Kompressioonitsoon.Lennusügavus väheneb. Polümeer tiheneb, sulab vastu kuuma tünni seina ja lõikab end vastu. Suurem osa sulamist toimub siin.
Mõõtmistsoon.Madalad lennud pumpavad stantsi ühtlasel rõhul ühtlase sulandi. Järjepidevus loeb rohkem kui segamine.
Peamised spetsifikatsioonid
| Parameeter | Tüüpiline vahemik |
|---|---|
| L/D suhe | 20:1 kuni 36:1 (25:1 kuni 33:1 katab enamiku töödest) |
| Puuri läbimõõt | Ø14 mm kuni Ø500 mm |
| Töö pikkus | Kuni 10 000 mm |
| Alusteras | 38CrMoAlA (1,8509), 34CrAlNi7, 42CrMo |
| Nitreerimise sügavus | 0,4 – 0,7 mm |
| Pinna karedus | Ra 0,4 µm |
| Sirgus | 0,015 mm |
Kus võidavad üksikud kruvid
Lihtne disain. Vähem kulumispunkte. Madalam kulu. Lihtne operaatori koolitus. Ühe kruviga ekstruuderi tünn, mis töötab puhta PE kiirusega 400 kg/h, on masin, mille saate nädalaga tööle õpetada.
Väljundkiirus on homogeensete materjalide puhul tugev. Kruvi tekitab hästi survet, mis on oluline torustantside ja lehtstantside puhul, mis vajavad püsivat peasurvet. Hooldus on lihtne: tõmba kruvi, puhasta, mõõda, pane tagasi.
Kus üksikud kruvid jäävad puudu
Segamisvõime on piiratud – ja see on kõva lagi. Üks kruvi liigutab polümeeri mööda kanalit allapoole, kus nihkekiirus saavutab haripunkti tünni seina juures ja langeb kruvi juure juures nulli lähedale. Suure nihkejõuga segamistsoonid maksavad teile väljundi ja tõstavad sulamistemperatuuri, nii et te ei saa paljusid neist virnastada.
Üksikud kruvid ei saa aglomeraate purustada. Nad ei suuda klaaskiudu ühtlaselt hajutada. Nad ei saa tõhusalt hajutada. Elementide segamine, nagu Maddock või ananassisegistid, aitavad, kuid need ravivad arhitektuuri sümptomit, mitte arhitektuuri ennast.
EJS toodabekstruuderi kruvitünnidØ14–500 mm nitrid- ja bimetallkonstruktsiooniga, mis on valmistatud kliendi joonise järgi või pöördprojekteeritud masina mudeli järgi.
Mis on Twin Screw Barrel?
Kahe kruviga silinder hoiab kahte omavahel põimuvat kruvi kaheksakujulise ava sees. Kruvid kannavad materjali üksteise vahel korduvalt üle. See ülekanne on kogu asja mõte – see võimaldab masinal rakendada intensiivset nihket väikesele osale sulatisest korraga, ilma suuremat osa keetmata.
Mehhanism eraldab kaksikkruvid üksikutest kruvidest viisil, mida ükski kruvi geomeetria ei saa võltsida. Materjal liigub tõmbevoolu asemel positiivse nihkega, mis tähendab, et masin käsitleb pulbreid, helbeid ja ebakorrapäraseid sööte, mis nälgiksid ühe kruvi.
Domineerivad kaks perekonda.
Paralleelne topeltkruviga silin
Kaks konstantse läbimõõduga kruvi jooksevad kõrvuti mööda sirget ava. Kombineerimisel domineerivad koos pöörlevad kujundused; vastupidiselt pöörlevad kujundused kuvatakse konkreetsetes profiilirakendustes.
| Parameeter | Tüüpiline vahemik |
|---|---|
| L/D suhe | 32:1 kuni 52:1 (40:1 tavaline liitmisel) |
| Puuri läbimõõt | Ø20 mm kuni Ø250 mm |
| Kruvielement terasest | W6Mo5Cr4V2 (kiirteras M2), 38CrMoAlA |
| Tünniprofiil teras | 40Cr, 38CrMoAlA, SKD61 |
| Pöördemoment | Kõrge — võllid kannavad koormust, mida segamine nõuab |
Rööpkaksikud töötavad modulaarselt. Transpordielemendid, sõtkumisplokid ja segamiselemendid libisevad splinditud võllidele protsessi jaoks vajalikus järjekorras. Muutke sõnastust, muutke elementide järjekorda. See paindlikkus on põhjus, miks liitetootjad ehitavad oma liinid nende ümber.
Parim:segamine, põhisegu, klaaskiuga tugevdatud ühendid, mineraaliga täidetud polümeerid, reaktiivne ekstrusioon, lendumine.
EJS ehitabparalleelsed kahe kruviga tünnidØ20 kuni Ø250 mm, tööpikkus kuni 10 m.
Kooniline Twin Screw Barrel
Kaks kitsenevat kruvi asetsevad etteande otsas üksteisele lähemal ja laiuvad matriitsi suunas. Läbimõõt kahaneb etteandest väljalaskmiseni — näiteks 65/132 tähendab 65 mm stantsi otsas ja 132 mm etteandeotsas.
| Parameeter | Tüüpiline vahemik |
|---|---|
| Suuruse tähistus | 30/70 kuni 188/330 |
| Levinud suurused | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Pöörlemine | Vastupidi pöörlev |
| Kruvi kiirus | Madal – õrn kuumatundlike polümeeride suhtes |
Koonus teeb tõelist tööd. Suured lennud etteande otsas haaravad kergesti pulbrit – see on ülioluline PVC kuivsegu jaoks, mida üksikutel kruvidel on raske ette toita. Kui läbimõõt matriitsi poole kitseneb, materjal tiheneb ja rõhk tekib ilma suure nihketa paralleelse kaksiku.
See õrnus on põhjus, miks jäik PVC kuulub koonilisele kaksikule. PVC vabastab ülekuumenemisel vesinikkloriidi. Lõikamine tekitab soojust. Kooniline kaksik pöörleb aeglasemalt, lõikab vähem ja viib materjali stantsi enne stabilisaatoripaketi lõppemist.
Parim:jäik PVC toru, PVC profiil ja aknaraamid, WPC (puitplast komposiit), PVC leht.
EJS toodabkoonilised kahe kruviga tünnidvahemikus 30/70 kuni 188/330 ning mahutab pooltoodetena 55/110 ja 65/132 kiiremaks kohaletoimetamiseks.
Head-to-Head võrdlustabel
| Funktsioon | Ühe kruviga tünn | Paralleelne kaksikkruvi | Kooniline kaksikkruvi |
|---|---|---|---|
| Kruvide arv | 1 | 2 | 2 (kitsenev) |
| Kruvi pöörlemine | Üks suund | Koos- või vastassuunas pöörlev | Vastupidi pöörlev |
| Tüüpiline L/D suhe | 20:1 – 36:1 | 32:1 – 52:1 | Fikseeritud koonuse geomeetriaga |
| Segamisvõime | Piiratud | Suurepärane (hajutav + jaotav) | Mõõdukas, õrn |
| Nihkejõud | Mõõdukas, kontrollimatu | Kõrge, täpselt häälestatav | Madal, meelega |
| Sööda vorm | Pelletid | Pelletid, pulber, helbed, kiud | Pulber ja kuiv segu |
| Parimad materjalid | PE, PP, PS, ABS, HDPE | Täidetud segud, põhisegu, GF nailon | Jäik PVC, WPC |
| Väljundkiirus | Kõrge homogeense sulatise jaoks | Kõrge, koos segamistööga | Mõõdukas |
| Hoolduse keerukus | Madal | Kõrge (moodulelemendid) | Mõõdukas |
| Tünni suhteline maksumus | 1,0× | 3–5× | 2–4× |
| Tüüpilised rakendused | Toru, kile, leht, kaabel | Ühendamine, põhisegu | PVC toru, profiil, WPC |
Millised rakendused vajavad ühe kruviga silindrit?
Üks kruvi silinder teenib oma koha, kui materjal saabub valmis. Polümeer on juba segatud. Pelletid on ühtlased. Teie ülesanne on need puhtaks sulatada ja ühtlase rõhu all läbi matriitsi suruda.
Kahe kruviga segamisvõimaluse eest maksmine, mida te kunagi ei kasuta, on ekstrusioonihangete kõige tavalisem ülekulu.
| Rakendus | Soovitatav kruvitüüp | Miks |
|---|---|---|
| Torude väljapressimine (PE, PP, HDPE) | Üks kruvi | Eelseotud graanulid; väljundi konsistents ületab segamise |
| Kile puhumine (LDPE, LLDPE, HDPE) | Üks kruvi | Ühtlane sulamine stabiilse rõhu all; pole segamisnõudlust |
| Lehe ekstrusioon (ABS, PS, PP) | Üks kruvi | Standardne amorfne töötlemine; survet suurendavad küsimused |
| Kaabli kate | Üks kruvi | Ühend saabub valmis; mõõtmete juhtimine on prioriteet |
| Puhumisvormimine | Üks kruvi | Sulatuse kvaliteet ja haavli konsistents, mitte segunemine |
| Survevalu | Üks kruvi (edasisuunav) | Eraldi kategooria — kruvi toimib ka kolvi rollis |
Sissepritsekruvid väärivad märkust. Nad pöörlevadjalibistades, nii et neil on kruviotsiku koost – otsik, tagasilöögiklapp, kontrollrõngas –, mida ekstrusioonikruvidel kunagi pole. Tünn on ühe kruviga, kuid riistvara on oma distsipliin.
Milliste rakenduste jaoks on vaja topeltkruviga silindrit?
Kahe kruviga silinder muutub vajalikuks siis, kui sula peab olemamuutunud, mitte ainult sulanud.
Jäik PVC toru ja profiil.PVC laguneb eksotermiliselt ja vabastab HCl. Üks kruvi tekitab kontrollimatut nihkesoojust, mis kiirendab seda reaktsiooni. Jäik PVC saabub kuivpulbriseguna, mida üks kruvi toidab halvasti. Kooniline kahe kruviga silinder toidab pulbrit, tihendab seda õrnalt ja edastab väikese nihkejõuga. Ühe kruviga jäiga PVC-ga töötamine põhjustab lagunemist, musti täppe ja halva pinnaviimistluse.
Segamine ja põhisegu.Dispergeeriv segamine lõhub aglomeraadid laiali. Kruvi üle elanud pigmendi aglomeraat ilmub teie kliendi osas triibuna. Sõtkumisplokid paralleelses kaksikus rakendavad nende aglomeraatide purustamiseks vajalikku nihkejõudu; ühe kruviga kanalit ei saa.
Klaaskiud, kaltsiumkarbonaat ja talkiga täidetud ühendid.Täiteaine peab jaotuma ühtlaselt ja – klaaskiu puhul – säilitama kiu pikkuse. Rööpkaksikud võimaldavad teil määrata segamise intensiivsuse täpselt piki kruvi koos külgsööturitega, mis suunavad kiu sulamistsoonist allavoolu, et kaitsta kiu pikkust.
Reaktiivne ekstrusioon.Pookimine, keti pikendamine ja ristsidumine vajavad kontrollitud viibimisaega ja intensiivset segamist. Kaksikkruvid tagavad mõlemad, sest elementide järjekord määrab viibimisaja jaotuse.
Devolatilatsioon.Niiskuse, lahusti või monomeeri eemaldamiseks on vaja ventileeritavat osa, kus sulatis levib vaakumis õhukeselt. Topeltkruvid loovad selle pinna uuenemise; üksikud kruvid saavad sellega vaevalt hakkama.
WPC (puitplasti komposiit).Puidujahu on abrasiivne, kuumustundlik ja toidab nagu pulber. Koonilised kaksikud saavad söötmisega hakkama ja hoiavad nihke piisavalt madalal, et vältida puidu kõrbemist.
Materjalijuhend – millist polümeeri te kasutate?
| Polümeer | Soovitatav kruvitüüp | Põhjus |
|---|---|---|
| PVC (jäik / uPVC) | Kooniline kaksik | Kuumatundlik; pulbersööt; vajab õrna lõikamist |
| PVC (painduv) | Kooniline või paralleelne kaksik | Plastifikaatori sisaldus vähendab nihketundlikkust |
| PE / PP / HDPE | Üks kruvi | Homogeenne sulatus, lihtne töötlemine |
| ABS / PS / PC | Üks kruvi | Standardne amorfne töötlemine |
| Klaasiga täidetud nailon | Paralleelkaksik | suur segamisnõudlus; kiu pikkuse kontroll |
| Põhisegu / kontsentraat | Paralleelkaksik | Dispergeeriv segamine on kogu toode |
| CaCO₃-ga täidetud polüolefiin | Paralleelkaksik | Täiteaine dispersioon; vajalik kulumiskindlus |
| Kummiühendid | Üks kruvi (kummist geomeetria) | Pin barrel ja külmsööda disain, oma kategooria |
| WPC | Kooniline kaksik | Abrasiivne, kuumustundlik, pulbritaoline sööt |
| PET (pudelist pudelisse) | Twin (ventilatsiooniga) | Devolatilatsioon niiskuse ja IV kontrolli jaoks |
| PET (leht, kuivatatud) | Üks kruvi | Eelkuivatatud pelletid ei vaja õhutamist |
Kruvitoru materjalid - nitreeritud või bimetall?
Kruvitüüp vastabkuidassa töötled. Tünni materjal vastabkui kaua riistvara vastu peab. Enamik võrdlusartikleid jätab selle täielikult vahele – ja sealt pärineb suur osa enneaegsetest tõrgetest.
Nitreeritud ehitus
Nitreerimine hajutab lämmastiku alusterase pinnale, moodustades 0,4–0,7 mm sügavuse kõva korpuse. 38CrMoAlA on standardne alusteras kogu Aasias; 34CrAlNi7 nitriidid sügavamaks ja tugevamaks sama töötlemise jaoks.
Valige nitreeritud, kui:kasutate puhtaid, täitmata vaiku – naturaalne PP, PE, PS, ABS. Korpus talub kulumist ja bimetallik ostaks kaitset, mida te kunagi ei kasuta.
Piirang:kõva korpus on õhuke. Abrasiivsed täiteained lõikavad selle läbi ja selle all on pehmem südamikteras, mis kulub kiiresti.

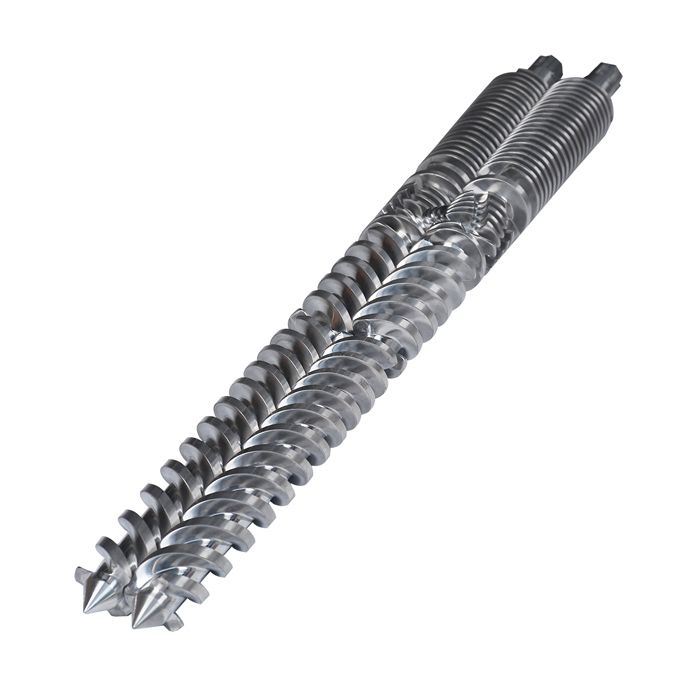

Bimetallkonstruktsioon
Bimetall lisab eraldi kulumiskindla sulamikihi. Kruvile rakendab EJS seda PTA (plasma transfer arc) keevitusega – 1,0–1,5 mm Ni60, Colmonoy 56 või Colmonoy 83. Tünnile läheb sulam sisse tsentrifugaalvalu teel – 2,0–3,0 mm EJS01 kuni EJS04 klassid.
| Sulam | Koosseis | Kulumisvastane | Korrosioonivastane | Kõvadus |
|---|---|---|---|---|
| Ni60 (kruvi) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56–62 |
| Colmonoy 56 (kruvi) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53–58 |
| Colmonoy 83 (kruvi) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | HRC 50–55 |
| EJS01 (tünn) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58–62 |
| EJS02 (tünn) | Ni+Cr+Co+B | ★★ | ★★★ | HRC 50–58 |
| EJS03 (tünn) | Ni+Cr+Co+V+B | ★★★ | ★★★ | HRC 55–60 |
| EJS04 (tünn) | Ni+Wc+Cr+B | ★★★★ | ★★★ | HRC 55–60 |
Minge üle bimetalliks, kui töötlete:
- Klaaskiud või mineraalsed täiteained – hõõrdumine hävitab nitriidkorpuse
- Leegiaeglustid – paljud pakendid on keemiliselt agressiivsed
- Jäik PVC – HCl ründab auku; EJS02 või EJS03 peavad sellele vastu
- Taaskasutatud või tarbimisjärgne sööt – liivatera ja metallipeened käituvad nagu liivapaber
- Iga liin, mille tööaeg muudab kasutusea domineerivaks majanduslikuks teguriks
Pange tähele vastuolulist detaili: Colmonoy 83 näitabmadalamRockwelli kõvadus kui Ni60, kuid sellel on kõrgeim kulumisvastane reiting. Maatriksisse põimitud volframkarbiidi osakesed toimivad abrasiivsete täiteainete vastu — puistekaredus ei ole sama omadus kui kulumiskindlus.
EJS toodabbimetallist kruvitünnidkõigis seitsmes sulamiklassis, nii üksikkruvi, paralleelse kaksik- kui ka koonilise kaksikgeomeetria jaoks.
Kulude võrdlus – ühe vs kahe kruviga silinder
Kruvitorudel ei ole nimekirjahinda. Need on peaaegu 100% kohandatud osad ja maksumus peegeldab legeeritud klassi, baasterast, pinnatöötlust, L/D suhet ja pikkust. Iga tarnija, kes tsiteerib kataloogist ilma joonist nägemata, on oletuslik.
Tarnijate vahel kehtibsugulanekulu struktuur.
| Tünni tüüp | Suhteliste kulude indeks | Juht |
|---|---|---|
| Ühe kruviga silinder | 1,0× | Üks kruvi, üks ava, lihtne geomeetria |
| Kooniline kahe kruviga silinder | 2–4× | Kaks koonuskruvi, keeruline puuramine |
| Paralleelselt kahe kruviga silinder | 3–5× | Kaks kruvi, moodulelemendid, splintvõllid, sektsioontünnid |
Kahe kruviga tünnid maksavad rohkem, kuna töötlemine on raskem ja osade arv suurem. Seda lisatasu tasub maksta, kui protsess vajab segamist – ja puhast raiskamist, kui seda ei ole vaja.
Kaks kulutegurit, mille ostjad kaaluvad alla:
Vale kruvitüüp on kõige kallim saadaolev viga.Üks jäik PVC-kruvi tekitab praakaineid ja laguneb. Need kahjud ületavad kuude jooksul barrelihinna erinevust.
Alamääratletud materjal maksab rohkem kui ülemäärane.Klaasiga täidetud nailonil olev nitreeritud kruvi kulub murdosa bimetallkruvi elueast. Odavam osa muutub teisel asendustsüklil kallimaks.
Hiina kruvitünnide tootjad pakuvad võrreldava metallurgia puhul tavaliselt 30–50% vähem kui Euroopas. Vahe tuleneb tööjõust ja üldkuludest, mitte õhematest sulamikihtidest – eeldusel, et kontrollite spetsifikatsiooni. Küsige sulami klassi, kihi paksust ja materjali sertifikaati.
Kuidas valida – samm-sammult otsuste raamistik
Töötage need järjekorras läbi. Iga vastus kitsendab järgmist.
- Mis on teie peamine polümeer?Kontrollige ülaltoodud materjali juhendi tabelit. Arutelu lõpetab kohe jäik PVC — kooniline kaksik, nraltsünnipärane.
- Kas sulatus vajab tööd või lihtsalt sulamist?Kui graanulid saabuvad segatuna ja teie ülesanne on sulatada ja vormida, teeb seda üks kruvi silinder. Kui peate laiali minema, reageerima, tuulutama või segunema, vajate kaksikut.
- Kas materjal on kuumatundlik?PVC, PVDC ja puiduga täidetud ühendid karistavad suurt nihket. Kooniline kaksik, väike kiirus, väike nihkejõud.
- Millises vormis lähteaine on?Pulber ja kuivsegu söödavad halvasti üksikutesse kruvidesse. Topeltkruvid toidavad neid positiivse nihkega.
- Mis on teie sihtväljundkiirus?Sobitage L/D ja läbimõõt sellega. Ärge suurendage tünni suurust sellise toodangu järgi, mida loodate kolme aasta pärast – täna kasutate seda näljaselt ja ebastabiilselt.
- Kas kasutate sellel masinal mitut materjali?Kaksikkruvid konfigureeritakse ümber, muutes elementide järjekorda. Üksikud kruvid seda ei tee. Paindlikkusel on hind, aga ka teise masina ostmisel.
- Millist sulamit ühend nõuab?Puhas vaik → nitreeritud. Täidetud, söövitav või taaskasutatud → bimetall.
Raamistik läheneb kiiresti. Enamik ostjaid valib standardse ekstrusiooni jaoks ühe kruvi, PVC jaoks koonilise kaksikkruvi, segamise jaoks paralleelse kaksiku – ja seejärel kulutab oma tegeliku otsustusaja sulamile, mille kasutusiga tegelikult kestab.
Kuidas teha pakkumist kruvitoru tootjale
Kruvitoru tehas vajab ühe tööpäeva jooksul tsiteerimiseks järgmist teavet:
- Masina mark ja mudel.Kruvitorud on ehitatud joonise või masina kaubamärgi ja koodi järgi. Mudel kinnitab sageli geomeetria otse.
- Kruvi tüüp ja konfiguratsioon.Üksik-, paralleelne kaksik- või kooniline kaksik. Kaksikkruvide puhul pöörake tähelepanu koos- või vastassuunas pöörlemisele.
- Läbimõõt ja L/D suhe.Kooniliste kaksikute puhul kannab suuruse tähis (55/110, 65/132) mõlemat.
- Vaigu ja täiteaine sisaldus - ausalt."PP" ja "PP 25% talki ja 15% uuesti jahvatusega" on erinevad kulumisprobleemid ja erinevad sulami vastused. See üks rida juhib metallurgiasoovitust rohkem kui miski muu, mida saadate.
- Joonistamine, kui see on olemas.Joonis on kiireim tee täpse hinnapakkumiseni. Ilma selleta saatke tootefotod ja peamised mõõtmed – läbimõõt, pikkus, ääriku detailid.
- Uus ehitamine või asendus?Vahetamiseks aitavad kulumismõõdud ja kulunud osa fotod tehasel otsustada, kas renoveerimine ületab uue tootmise.
Kruvitorud on kohandatud osad, nii et joonised on siin olulisemad kui peaaegu ühegi teise ostu puhul. Saatke need ja tõsine tootja tuleb tööpäeva pärast hinnapakkumisega tagasi.
Küsige tehnilist ülevaatust või pakkumist EJS-ilt— tehas on Jintang Islandil alates 1992. aastast ehitanud kruvisid ja tünnid ühe kruviga, paralleelse kaksik- ja koonilise kaksikgeomeetriaga.
Levinud vead kruvisilindri tüübi valimisel
- Ühe kruviga silindril töötav jäik PVC.Kõige kulukam ja levinum viga. Degradatsioon, mustad täpid, halb pinnaviimistlus. Jäik PVC vajab koonusekujulist kaksikut. Täispeatus.
- Paralleelkaksiku kasutamine, kuhu kuulub kooniline kaksik.Rööpkaksikud tekitavad rohkem nihkejõudu, kui jäigad PVC-profiilid taluvad. Kõrgem spetsifikatsioon ei ole sama mis õige spetsifikatsioon.
- Sulami alamääratlemine.Nitriidi tellimine, kui ühend nõuab bimetalli. Kokkuhoid aurustub esimesel enneaegsel asendamisel.
- Vale L/D suhte valimine.Liiga lühike ja polümeer ei sula täielikult - tekib sulamata ja rõhu naelu. Liiga pikk ja kuumus koguneb, lagundades kuumustundlikke vaike.
- Ostmine ainult hinna järgi.Küsi materjali sertifikaati. Küsige sulamikihi paksust. Sama joonise iga teise hinnapakkumise all olev tsitaat 40% tähendab, et midagi on lõigatud – tavaliselt sulami paksus, mõnikord sulami asendamine.
- Vahetamisel kulumiskontrolli vahelejätmine.Kulunud tünni sees olev uus kruvi töötab alates esimesest päevast suurendatud kliirensiga. Mõõtke mõlemad. Asendage või uuendage need sobiva paarina.
KKK – ühe kruvi vs kahe kruviga silin
Kas ma saan PVC torude ekstrusiooniks kasutada ühte kruvisilindrit?
Ei – mitte jäiga PVC jaoks.Jäik PVC saabub kuiva pulbri seguna, mida üks kruvi toidab halvasti, ja see laguneb nihkekuumuse all, mille üks kruvi tekitab kontrollimatult. Polümeer vabastab lagunemisel vesinikkloriidi, mis korrodeerib ava ning ilmneb mustade laikudena ja toote halva pinnaviimistlusena. Kooniline kaksikkruvi silinder toidab pulbrit usaldusväärselt, töötab madalamatel pööretel ja annab palju väiksema nihkejõu. Suure plastifikaatorisisaldusega painduv PVC on andestavam, kuid jäik PVC toru ja profiil kuuluvad koonilisele kaksikule.
Mis on peamine erinevus koonilise ja paralleelse kahe kruviga silindri vahel?
Koonilised kaksikud kitsenevad; paralleelkaksikud seda ei tee.Koonilisel topeltkruvi silindril on kaks kitsenevat kruvi, mis on etteande otsast laiad ja matriitsist kitsad – tähistatud kahe numbriga, näiteks 65/132. Suur etteandeots haarab kergesti pulbrit ja kitsenev tihendab materjali väikese nihkejõuga, mis sobib kuumatundlikule jäigale PVC-le ja WPC-le. Paralleelne topeltkruvi silinder hoiab oma pikkuses püsivat läbimõõtu, juhib modulaarseid kruvielemente splitsvõllidel ja tagab palju suurema segamise intensiivsuse. Paralleelkaksikud saavad hakkama liitmise ja põhiseguga; koonilised kaksikud käepideme PVC.
Kas kahe kruviga silinder on alati parem kui ühe kruviga silin?
Ei. Kahe kruviga silin ei ole alati parem – see on parem segamisel.Eelseotud graanulite sulatamiseks ja pideva rõhuga pumpamiseks sobib üks kruvi silindriga või ületab kaksikute kulu ja keerukuse murdosa. HDPE torujuhtmed, LDPE kileliinid ja ABS-leheliinid töötavad kogu maailmas üksikute kruvidega, kuna nende materjal saabub valmis ja nende protsess ei vaja segamist. Selle töö jaoks topeltkruviga silindri ostmine tähendab jõudeoleku eest 3–5 korda tasumist.
Kui palju maksab topeltkruvi silinder võrreldes ühe kruviga?
Võrreldes ühe kruviga silindriga, on koonusekujulise kaksiku puhul oodata 2–4 × ja paralleelse kaksiku puhul 3–5 ×.Lisatasu annab raskem töötlemine, suurem osade arv ja modulaarsed elemendid. Kruvitorudel ei ole hinnakirja – tegelik arv sõltub legeerklassist, baasterasest, pinnatöötlusest, L/D suhtest ja pikkusest, nii et iga tootja viitab teie joonisele, mitte kataloogile. Hiina tootjad maksavad samaväärse metallurgia puhul tavaliselt 30–50% madalamad kui Euroopas.
Kas EJS saab valmistada nii ühe- kui ka kahe kruviga tünne?
Jah.EJS toodab ekstruuderi kruvisilindreid (ühe kruviga tüüp, Ø14–500 mm), paralleelseid kaksikkruvi silindreid (Ø20–250 mm) ja koonusekujulisi kaksikruvitorusid (30/70 kuni 188/330) – kõiki ekstrusioonigeomeetriaid. Tehas toodab ka survevalu kruvisilindreid, kummist kruvisilindreid, kruvielemente ja tünnide sektsioone nitrid- ja bimetallkonstruktsioonis joonise või masinamudeli järgi pöördprojekteeritud kujul.
Millise L/D suhte peaksin valima ühe kruviga ekstruuderi jaoks?
Sobitage L/D oma vaigu sulamisvajadusega: 20:1 kuni 25:1 kergesti sulavate, kuumustundlike materjalide jaoks; 25:1 kuni 33:1 üldotstarbeliseks tööks; 33:1 kuni 36:1, kui vajate täiendavat sulamispikkust või ventileeritud sektsiooni.Lühem L/D piirab viibimisaega ja kaitseb kuumustundlikke polümeere. Pikem L/D annab sulamistsoonile ruumi oma töö lõpetamiseks – see on vajalik kõrge viskoossusega vaikude või suure väljundvõimsuse jaoks –, kuid tekitab rohkem soojust, mis karistab lagunevaid materjale.
Kuidas ma tean, kas mu kruvitoru tuleb välja vahetada?
Väljundi langemine sama kruvikiirusega on esimene märk.Jälgige ka sulamistemperatuuri tõusu, sama läbilaskevõime korral suuremat ajamivoolu ja kvaliteedi triivi, mida stants ei suuda korrigeerida. Kinnitage mõõtmisega: tõmmake kruvi, mõõtke lennu OD mikromeetriga ja ava ID mitmes asendis avamõõturiga ning arvutage radiaalne kliirens. Kui kliirens saavutab ligikaudu kaks korda uue väärtuse, jätkab tünn asendusplaaniga. Peaaegu kolm korda uuena, enamik protsessoreid vahetatakse välja.
Mis on ühe ja kahe kruviga silindri eluiga?
Kasutusaeg sõltub segust palju rohkem kui kruvi tüübist.Üks nitreeritud kruvi, mis töötab puhta PE-ga, suudab spetsifikatsiooni säilitada aastaid; sama kruvi 30% klaasiga täidetud nailonil võib vajada väljavahetamist murdosa sellest ajast. Bimetallkonstruktsioon pikendab oluliselt abrasiivse ja söövitava toimega tööiga. Kaksikkruvide puhul keskendub kulumine konkreetsetele elementidele – kõigepealt sõtkumisplokkidele –, nii et asendamine tähendab sageli kulunud positsioonide vahetamist, mitte kogu kruvi. Iga tarnija, kes esitab universaalse töötundide arvu ilma teie vaigu kohta küsimata, oletab.
Järeldus
Reegel on lühike:sobitage tünn sellega, mida sulatis vajab, mitte sellega, mida brošüür soovitab.
- Eelseotud graanulite sulatamine ja edasitoimetamine?Ühe kruviga silinder. Lihtsam, odavam ja tööga võrdne.
- Segamine, segamine, täitmine, õhutamine või reageerimine?Paralleelselt kahe kruviga silinder. Miski muu ei hajuta aglomeraate.
- Jäik PVC või WPC?Kooniline kahe kruviga silinder. Mittekaubeldav.
Seejärel pöörake oma tõelist tähelepanu sulamile. Kruvi tüüp määrab, kas protsess töötab; tünni materjal määrab, kui kaua see töötab. Nitreeritud puhta vaigu jaoks, bimetalliline kõige abrasiivse, söövitava või ringlussevõetava jaoks.
EJS toodab nii ekstruuderi kruvisilindreid (ühe kruviga) kui ka kahe kruviga silinte – koonilised ja paralleelsed – kõikide ekstrusioonirakenduste jaoks, nitrid- ja bimetallkonstruktsioonides. Saatke oma masina mudel, joonis ja vaik, mida tegelikult kasutate:küsi tehnilist konsultatsiooni või hinnapakkumist.
