Sissepritsevormimiskruviga tünnid: kaasaegse plastitootmise süda

Plastitöötlemisel on vähesed komponendid nii kriitilised ja nii sageli tähelepanuta jäetudsurvevalu kruvi silinder. See täpselt konstrueeritud koost teeb enamat kui lihtsalt materjali teisaldamist; see sulab, seguneb ja annab aluse igale plastosale, mida me igapäevaselt kasutame. Kuna tööstused nõuavad suuremat täpsust, kiiremaid tsükleid ja jätkusuutlikumaid toiminguid, toimub kruvitoru tehnoloogia vaikselt, kuid olulisel määral.

Kruvitoru põhifunktsioon

Iga survevalumasin töötab lihtsal põhimõttel: muutke tahked plastgraanulid homogeenseks sulavedelikuks ja seejärel süstige see vedelik vormi. Kruvitoru teeb selle võimalikuks kolmes järjestikuses faasis – plastifikatsioon, akumuleerumine ja süstimine –, taludes kuni 2500 baari rõhku.

Lihtsamalt öeldes: kuikruvi silinderon masina süda, selle disain määrab kogu teie töö seisukorra.

Igaüks, kes töötab survevalu alal, teab seda: kruvisilind on masina "kõht" – sisestage plastik ja kas see "seedib" korralikult ja väljub ühtlaselt, sõltub täielikult sellest komponendist. Hea kruvisilindri komplekt hoiab teie masina sujuvalt töös aastaid ilma suuremate probleemideta. Kuid vali vale või jäta hooldus hooletusse ja näed parimal juhul defektseid tooteid või halvimal juhul täielikku tootmisliini seiskumist – ja kahju ei ole ainult varuosade maksumus, vaid väärtuslik teostusaeg ja klientide usaldus.

Miks on kruvitünnid nii "õrnad"?

Kruvitorud töötavad tootmises kõige nõudlikumates tingimustes:

• Kõrged temperatuurid: tünni temperatuur on tavaliselt vahemikus 150 °C kuni 400 °C, olenevalt töödeldavast materjalist
• Kõrged rõhud: sissepritse rõhk võib ulatuda 1500–2500 baarini – see on võrreldav väikese auto kaaluga, mis surub alla küünesuuruse ala.
• Tugev kulumine: klaaskiudude, mineraalsete täiteainete või leegiaeglustitega tugevdatud materjalid on kruvi- ja silindripindadele väga abrasiivsed – nagu liivapaber, mis hõõrub pidevalt vastu metalli
• Korrosiooniriskid: materjalid nagu PVC ja POM võivad kõrgel temperatuuril eraldada söövitavaid gaase, põhjustades keemilise rünnaku tünni siseseinale

Arvestades neid karme töötingimusi, on kruvitoru üks kõige sagedamini vahetatavaid ja valikukriitilisimaid kuluosi mis tahes survevalumasinas.

Kuidas kruvitünnid valmistatakse?

Kruvitoru võib tunduda lihtne, kuid selle tootmisprotsess on väga keerukas.

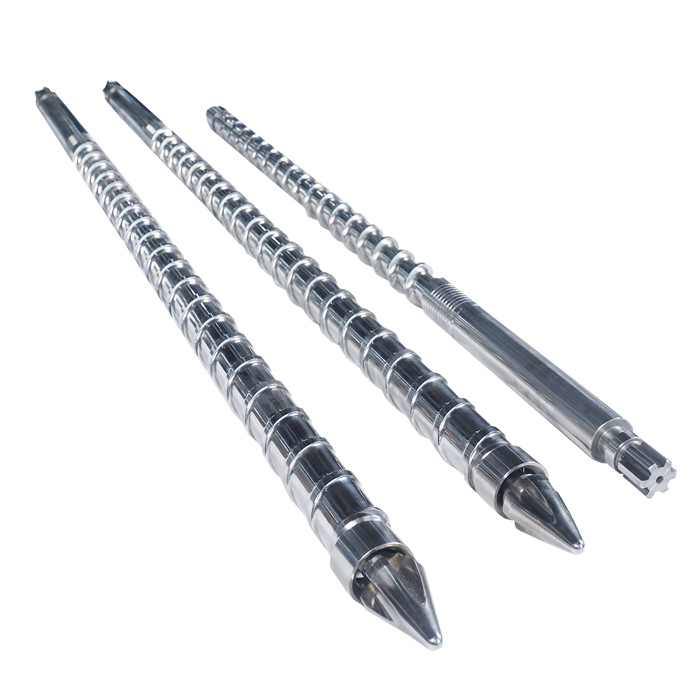

Kruvide tootmine

Kruvid töödeldakse tavaliselt nitreeritud terasest või pulbermetallurgia kiirterasest, vormitakse täppistreimise ja freesimisega ning seejärel kõvastatakse nitrid- või katmistöötlusega, et parandada pinna kõvadust ja kulumiskindlust. Kõrgema otsa kruvid on kaetud volframkarbiidi või kroomi-nikli sulamist katetega, mille kõvadus on kuni HV 1200–1400 (Vickersi kõvadus) – rohkem kui kaks korda kõvem kui tavalised nitreeritud kruvid.

Tünni tootmine

Peamine tünnitehnoloogia on bimetalliline tsentrifugaalvalu – kulumis- ja korrosioonikindel sulamikiht (paksus umbes 1,5–2,5 mm) valatakse tsentrifugaalselt tavalise terastoru siseseinale. See kiht võib ulatuda HRC 58–64 (Rockwelli kõvadus), pakkudes oluliselt pikemat kasutusiga kui tavalistel tünnidel. Kuigi seda tüüpi tünn on kallim, on see oluline klaasiga täidetud või väga abrasiivsete materjalide töötlemisel.

Kuidas valida õige kruvitoru? Three Golden Rules

Paljud ostjad küsivad "millinekruvi silinderon parim", kuid kogenud tehnikud ütlevad teile: ei ole olemas ühte parimat võimalust – ainult see, mis sobib teie vajadustega. Järgige kolme praktilist reeglit.

Reegel 1: sobitage kruvi oma materjaliga

Reegel 2: sobitage masina parameetrid

Ärge vaadake ainult kruvi ennast – veenduge, et sissepritsevõimsus ja pikkuse ja läbimõõdu suhe (L/D) ühilduksid teie masinaga.

L/D suhe: kruvi efektiivse pikkuse ja läbimõõdu suhe. Tavaline vahemik on 18:1 kuni 25:1. Kõrgemad suhted parandavad nõudlike materjalide plastifikatsiooni kvaliteeti, kuid suurendavad ka sulatise viibimisaega ja nihkesoojust – kuumustundlikud materjalid võivad laguneda.

Surumissuhe: mahumuutuse suhe kruvi etteande-, surve- ja mõõtmistsoonides. Üldotstarbeliste plastide puhul kasutatakse tavaliselt 2,5:1 kuni 3,5:1; PVC ja muud kuumustundlikud materjalid vajavad nihkekuumutuse vähendamiseks madalamat surveastet.

Praktiline nõuanne. Kui kahtlete, vaadake oma originaalset masina kasutusjuhendit või küsige otse seadme tootjalt – nemad tunnevad oma masinaid kõige paremini ja oskavad anda teile kõige usaldusväärsemat sobitamisnõu.

Reegel 3: vaadake kogumaksumust, mitte ainult ostuhinda

Kruvitorukomplektide hind ulatub mõnest tuhandest kuni kümnete tuhandete dollariteni. Kuid kogenud ostjad vaatavad toodetud osa maksumust. Odavam kruvi, mis kulub kolme kuuga, võib tegelikult maksta rohkem kui üle aasta kestev esmaklassiline kruvi – sest seisakuid ja tööjõudu asendamiseks ületavad sageli hinnavahe.

Igapäevane hooldus: viis keeldu

Isegi parim kruvitoru läheb ilma korraliku hoolduseta varakult üles. Siin on viis praktilist nõuannet kogenud tehnikutelt:

1. Ärge alustage külma. Enne masina käivitamist soojendage seda alati põhjalikult. Kui seadistatud temperatuur on saavutatud, hoidke seda 15–20 minutit, et kruvi ja silinder ühtlaselt laieneksid. Kui alustate külma masinaga, võib ebaühtlane soojuspaisumine põhjustada kruvi tünni sisse kinnijäämise ja see tähendab täielikku rebimist.

2. Ära jäta vahele materjalide kuivatamist. Hügroskoopsed materjalid, nagu PA ja PET, tuleb enne töötlemist kuivatada nende määratud niiskusesisalduseni. Niiskus kõrgel temperatuuril põhjustab kruvi ja silindri hüdrolüütilist korrosiooni - te ei näe seda juhtumas, kuid kahjustused kogunevad aja jooksul.

3. Ärge unustage tagasilöögiklappi kontrollida. Tagasilöögiklapp (kontrollrõngas) on kruvikoostu kõige kiiremini kuluv osa. Kontrollige seda regulaarselt ja vahetage see välja, kui see on kulunud. Kui see ei tihenda korralikult, lekib materjal süstimise ajal tagasi, põhjustades ebaühtlaseid haakeraskusi ja tõusuteed.

4. Ärge laske kruvil tühjaks joosta. Kui punkris saab materjal otsa, peatage masin kohe või täitke see kohe uuesti. Kruvi tühjendamine silindri sees tähendab metall-metalli kontakti – juba mõne korra pärast on kruvi ja silinder rikutud.

5. Ärge jätke väljalülitamise ajal roostekaitset vahele. Pikema seisaku korral (nt pühade ajal sulgemine) puhastage tünni alati puhastusseguga, nagu PP või PE, ja seejärel kandke enne tihendamist roostevastase õliga. Vastasel juhul leiate käivitamisel tünni siseseinalt roostet ja teie tooted on musti täppe täis. See pole lihtsalt vaeva väärt.

Millal on aeg kruvitoru välja vahetada?

Jälgige neid hoiatusmärke – need näitavad, et on aeg kaaluda väljavahetamist:

Ebaühtlane osade kaal: osade kaal varieerub samade seadistuste ja vormi korral oluliselt

Mustad täpid või kollased triibud osadel: materjal laguneb silindri sees – see on sageli märk kruvide kulumisest tingitud liigsest nihkekuumusest

Vähendatud läbilaskevõime: väiksem materjali väljund sama kruvikiiruse juures – see tähendab, et kruvi on kulunud ja vähem tõhus

Sissepritserõhk tõuseb ebanormaalselt: sama sissepritsekiiruse saavutamiseks on vajalik suurem rõhk – näitab silindri kulumist või suuremat kruvide lõtku

Kui märkate mõnda neist, planeerige ülevaatus või asendamine niipea kui võimalik. Täieliku ebaõnnestumiseni ootamine on palju kulukam kui ennetav asendamine.
