Valige kruvi- ja silindrimaterjalid, sobitades konstruktsiooniterase, tööpinna ja tootmisprotsessi tegeliku koostise ja rikkemehhanismiga. Ainuüksi suurem kõvadusarv ei saa öelda, kas asendus peab vastu täiteaine hõõrdumisele, keemilisele rünnakule või metalliga kokkupuutele; täpsustage kruvi ja silinder eraldi, seejärel kontrollige nende sobivust paarina.
Kasulik materjalipakkumine selgitab, milline teras kannab koormust, millised pinnad saavad kaitset ja kuidas neid pindu kontrollitakse. Samuti tuleks kindlaks teha soovituse taga olevad tingimused. Sama vaigu nimetus võib kirjeldada täitmata toodet, mineraalidega täidetud segu või taaskasutatud segu, mille nõuded masinale on väga erinevad.
EJS-i tööstuse tehnilise meeskonna poolt
Enne tsitaatide võrdlemist:
- Tehke kindlaks, kas vanadel osadel on hõõrdumist, korrosiooni, kontaktkahjustusi või segu.
- Eraldage alusteras pinnatöötlus- ja töösulamist.
- Märkige kogu segu, sealhulgas täiteaine tüüp ja laadimine.
- Kontrollige kruvi ja silindrit vastavates teljesuunalistes asendites.
- Enne tootmist leppige kokku materjali identifitseerimine, kaitsealad ja vastuvõtumõõtmised.
1. Alustage rikkemehhanismist
Hõõrdumine täiteainetest ja saastumisest
Kulunud lennuots ja laienenud ava on põhjused abrasiivse töö uurimiseks, kuid ostutellimusel olev materjali nimi on vaid osa uurimisest. Märkige üles täiteaine tüüp, selle kontsentratsioon, lähteaine allikas ja suurim materjalikadu. Võrrelge neid üksikasju originaalosade täpsustamisel kasutatud koostisega.
Suurenenud täiteaine laadimine on põhjus materjali ülevaatuse uuesti avamiseks. Nii on ka üleminek kontrollitud esmasöödalt ringlussevõetud voolule, mille saastatus on ebakindel. Hoidke koos mõõtmistega esinduslikud ühendiproovid ja vanade osade fotod. Need kirjed annavad tarnijale midagi kasulikumat kui kõvema kruvi taotlus.
Korrosioon ja metalli kokkupuude vajavad erinevaid uuringuid
Davise standard'i etteandekruvi ja silindri juhtimineeristab abrasiivset kulumist, söövitavat rünnakut ja metallikontaktist põhjustatud liimikulumist. See tuvastab mõned PVC-ühendid, söövitavad leegiaeglustid ja fluorosüsivesinikud korrosiooniprobleemidena, samas kui joondamine, sirgus, kuumutamise ühtlus ja sobimatud tööpinnad võivad kontakti kahjustada.
Kasutage seda eristamist uurimise valimiseks, selle asemel, et diagnoosida kogu probleem ühe foto põhjal. Punktide tekitamine juhib tähelepanu keemilisele keskkonnale ja pinna seisundile. Kohalik punktiarvestus nõuab masina ja joonduse ülevaatamist. Mõõtmete järkjärguline kadu töötsoonides nõuab kulumiskaardi ja koostise ülevaatamist. Samal komponendil võib esineda mitu mehhanismi.
| Täheldatud kahjustused | Tõendeid koguda | Juhend materjali ülevaatamiseks |
|---|---|---|
| Lennuotsa kadu ja ava suurenemine | Sobitatud aksiaalsed mõõtmised, koostise ajalugu ja tööandmed | Kontrollige mõlema osa abrasiivsust ja kaitstud pindu |
| Torud või lokaalne keemiline rünnak | Ühendite keemia, temperatuurid, ladestused ja pinnafotod | Vaadake üle korrosioonikindlus ja kaitsekate |
| Kohalikud punkti- või kontaktmärgid | Sirguse, tugede, joondamise ja kuumutamise kontrollimine | Enne sulami uuendamise määramist uurige masinat |
Tabel on kontrolli juhend, mitte asenduslävi. Vastuvõtupiirid peaksid tulenema masina kinnitatud joonisest ja tehnilisest hinnangust. Kahjude kirjeldus aitab küsimusi kitsendada; see ei kehtesta universaalset materiaalset vastust.

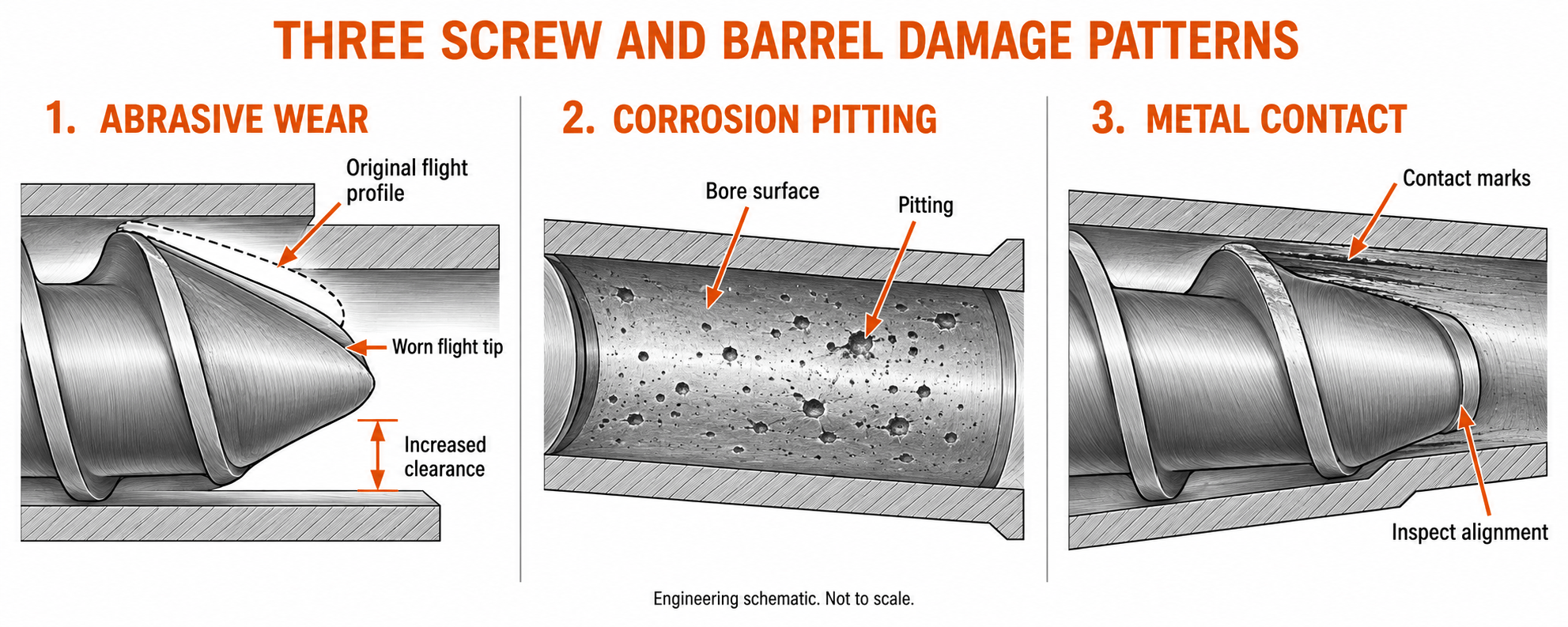

Kahjumustrite tehniline skeem. Mitte skaleerida; Ainuüksi pinna välimus ei määra põhjust.
2. Eraldi alusteras, pinnatöötlus ja töösulam
Teras ja tööpind teevad erinevaid töid
Käsitlege kruvi ja silindri spetsifikatsiooni konstruktsiooni kirjeldusena. Kruvi südamik peab kandma ajami koormust. Tünni korpus tagab ava ja selle liideste ümber oleva struktuuri. Nende tööpinnad peavad samuti seguga sobima. Nende nõuete ühendamine fraasiga "kulumiskindel teras" peidab ostjale vajaliku teabe.
Tsitaatides esineb sageli kolm terminit, kuid need kirjeldavad erinevaid asju. Nimetus nagu 38CrMoAlA tähistab alusterast. Nitridimine tähistab pinnatöötlust. Colmonoy 83 identifitseerib kõvakattega sulami. Seetõttu võib kruvil olla 38CrMoAlA alus ja Colmonoy 83 kindlaksmääratud lennupindadel, ilma et need kirjeldused oleksid üksteisega vastuolus.
EJS-idbimetallist toote spetsifikatsioonloetleb konstruktsiooniterased kruvi- ja tünnisulamitest eraldi. See on kasulik viis pakkumise lugemiseks: enne selle hinna võrdlemist tuvastage komponent, alusmaterjal, protsess ja kaitseala.
Kaitsekate on sama oluline kui sulami nimi
Kruvi lennumaa, lennu külg, juur ja segamisomadused on erinevad pinnad. Kõvapinnaline lend ei tähenda automaatselt, et kogu sulamiga kokkupuutuv pind on sama kaitsega. Samuti ei kirjelda tünni ava vooder ääriku materjali, etteandeava ega muid sellest vooderdist väljaspool olevaid omadusi.
Küsi joonist, mis tähistab kaitsealasid. Kui vanal kruvil on juurvigastus, samas kui asendusettepanek muudab ainult lendava otsa sulamit, vajab ettepanek uuesti arutelu. Valitud kaitse peab jõudma rikkis olevale pinnale.
Nitreerimine vajab ka täpset keelt. See muudab terase pinnalähedast seisundit; see ei ole eraldi valatud vooder. Alusmaterjal võib jääda sulandiga kokkupuutuva konstruktsiooni osaks. Vältige eeldamist, et töödeldud komponendil on sõltumatu sulamikiht, mis katab iga tööpinda.
Küsige iga osa kohta konstruktsioonikirjeldust järgmises järjekorras: põhiteras, kuumtöötluse seisukord, pinnaprotsess, töösulam, kui see on asjakohane, kaitseala ja lõppkontrolli nõue. See järjestus muudab hinnapakkumiste erinevused enne tellimuse esitamist nähtavaks.
3. Levinud alusterased ja nende valikupiirid
Loe hinnet valmis komponendi kontekstis
PraeguneEJS materjalide portfellsisaldab 38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, D2 tööriistaterast ja Hastelloy. Klassi olemasolu ei muuda seda iga kruvi või tünni jaoks vaikeväärtuseks. Selle rolli määravad ikkagi valmis konstruktsioon ja rakendus.
Töödeldud kruvi puhul küsige, kuidas valitud teras ja kuumtöötlustingimused toetavad vajalikku pinnaprotsessi. Vooderdusega tünni puhul eristage kere materjal ava sulamist. Tööriistaterasest komponendi puhul küsige tarne ja tööpinna tegelikku seisukorda, selle asemel, et eeldada, et klassi nimetus tõendab konkreetset kõvadust.
| EJS-i poolt nimetatud materjal | Enne tellimist tuleb lahendada küsimus |
|---|---|
| 38CrMoAlA, 34CrAlNi7 või 31CrMoV9 | Milline südamiku seisund ja pinnatöötlus on selle kruvi jaoks ette nähtud? |
| 40Cr või 42CrMo | Kas see on korpuse materjal ja mis kaitseb tööava? |
| SKD11 või D2 tööriistateras | Millist klassi, töötlemisseisundit ja komponendi ehitust täpselt pakutakse? |
| SKD61 | Kuidas sobib valitud seisund tegeliku temperatuuri ja koormusega? |
| Hastelloy | Millist konkreetset sulami tähistust on vaja keemilise keskkonna jaoks? |
Vältige lahtisi rahvusvahelise klassi asendusi
Ristviidetabel on suhtluseks kasulik, kuid ligikaudne vaste ei ole luba materjali asendamiseks. Määrake valitsev klass või standard ja laske tarnijal tuvastada tegelikult tarnitud materjal. Kui pakutakse teist klassi, vaadake see üle kui asendusaine oma keemiliste ja mehaaniliste nõuetega.
See on eriti oluline, kui tsitaat kasutab laia perekonnanime. "Tööriistateras" ja "niklisulam" kirjeldavad kumbki paljusid võimalikke materjale. Isegi tuttav kaubanduslik perekonnanimi võib vajada konkreetse klassi järelliidet. Materiaalne sertifikaat peaks selle tuvastamise lahendama, mitte kordama sama laia sõnastust nagu tsitaat.
Ehitusotsus hõlmab ka konkureerivaid kinnistuid. Sellemetallurgia arutelu, ENTEK selgitab, miks koormust kandev südamik ja kulumiskindel välisilme võivad olla erinevalt kujundatud. See toetab konstruktsiooni- ja tööpinna nõuete eraldi hindamist. See ei tõenda, et teise tootja patenteeritud konstruktsioon on EJS-i toode.
4. Mida muudab nitrid, kroom ja bimetallkonstruktsioon
Võrrelge protsessi ja ala, mida see kaitseb
Protsesside võrdlus on kasulik ainult siis, kui tsitaat ütleb, kus protsess kehtib. Nitreerimine muudab terase pinnalähedast piirkonda. Kroomimine lisab tagatisraha. Keevisõmbluskate lisab valitud pindadele töötava sulami. Bimetallist tünn ühendab oma korpuse töötava ava sulamiga. Need on erinevad konstruktsioonid, mitte katte nimetused.
EJS tuvastab oma gaasinitriidimisenitreeritud kruvi silindri leht. Sellematerjalide juhendkirjeldab eraldi töötlusena PTA-kõvakatteid kruvide jaoks, tsentrifugaalvalu tünnivooderduse jaoks ja kroomimist. Tegeliku tellimuse saamiseks lugege neid kirjeldusi koos joonisega.
| Ehitus | Mis muutub | Mida spetsifikatsioon peab tuvastama |
|---|---|---|
| Nitreerimine | Terase pinnalähedane seisund | Töötlemispiirkond, kõvaduse meetod ja kokkulepitud juhtumi sügavuse määratlus |
| Kroomitud katmine | Sadestunud pinnakiht | Asukoht, viimistletud paksus, viimistlus ja kontrolli kriteeriumid |
| Kruviga kõvastus | Lisatud sulam määratud kruvipindadele | Sulami klass, kate, viimistletud sade ja geomeetria |
| Bimetallist tünni vooder | Töötav sulam konstruktsiooni tünni korpuse sees | Nõuded puuri sulamile, tootmisviisile ja viimistletud voodrile |
Valmis mõõtmed ja kihtide määratlused peavad kokku leppima
EJS-i bimetallist tootelehel on toodud kruvisulami paksus1,0 kuni 1,5 mmNi60, Colmonoy 56 ja Colmonoy 83 valikute jaoks. See avaldatud vahemik on kasulik lähtepunkt, kuid tellimus peaks sisaldama tegeliku komponendi lõppnõuet. Enne töötlemist ladestunud kiht ei ole automaatselt valmis detaili allesjäänud kiht.Allikas: EJS bimetallist kruvilaud.
Sama distsipliin kehtib ka nitriidi korral: märkige, kuidas sügavust määratletakse ja mõõdetakse. Pinna kõvaduse näit ei suuda kirjeldada selle all olevat täielikku kõvadusprofiili. Tünni voodri jaoks määrake klass ja viimistletud seisukord, selle asemel, et määrata igale sulamile ja tünni geomeetriale üks paksus.
Ostjad, kes võrdlevad mõlemat konstruktsiooni, saavad kasutadaEJS bimetallist versus nitriidi juhiklaiema kompromissi jaoks. Siin on valikuküsimus kitsam: milline protsess kaitseb selle koostisega kokkupuutuvaid pindu ja kuidas kontrollitakse valmis kaitset?
5. Võrrelge sulami klasse peale kõvaduse
Hoidke kruvide ja tünnide sulamid eraldi tabelites
EJS nimetab kruvide jaoks Ni60, Colmonoy 56 ja Colmonoy 83 ning tünnisulamite jaoks EJS01 kuni EJS04. Hoidke need rühmad pakkumise ülevaatamisel eraldi. Kruvi kõvakatte klass ja tünni vooderduse klass kirjeldavad erinevaid komponente ja tootmistingimusi.Allikas: EJS sulamist lauad.
| Kruvi sulam | Üksus, mida ettepanekus võrrelda |
|---|---|
| Ni60 | Täpne tarnitud sulam, kaitseala ja sobivus märgitud ühendile |
| Colmonoy 56 | Tarnija nimetus, hoiustamise seisukord ja nõuded tööpinnale |
| Colmonoy 83 | Karbiidi sisaldav konstruktsioon, ladestuse seisukord ja sobivus abrasiivseks tööks |
| Tünni sulam | EJS-i avaldatud suhtelised kulumis-/korrosioonihinnangud |
|---|---|
| EJS01 | Väga hea/hea |
| EJS02 | Hea/väga hea |
| EJS03 | Väga hea/väga hea |
| EJS04 | Suurepärane/väga hea |
Need hinnangud kordavad EJS-i kvalitatiivset võrdlust, mitte standardiseeritud testitulemusi. Need aitavad alustada arutelu; need ei kehtesta mõõdetud kulumiskiirust, kemikaalikindluse piiri ega kasutusea kordajat.Allikas: EJS tünnitabel ja reitingulegend.
Kasulik näide sulamitootjalt
Wall Colmonoy 2025. aasta septembris Colmonoy 83 tehniline andmeleht kirjeldab volframkarbiidi nikkel-kroom-volframmaatriksis. See annab ülekatte kõvadusvahemikuHRC 45 kuni 55 -150+53 µm pulberklassi jaoksjaHRC 43 kuni 57 -180+63 µm pulberklassi jaoks. Need on sulamitootja hoiustamise vahemikud märgitud pulbriklasside jaoks, mitte EJS-viimistletud kruvi vastuvõtumõõtmised.Allikas: Colmonoy 83 tehniline andmeleht.
Karbiidi sisaldav struktuur selgitab, miks ainuüksi puistekaredus on mittetäielik võrdlus. Küsige kulumiskindlate koostisosade, maatriksi, hoiuse seisukorra ja rakenduse kohta. Kaks sarnase puistekaredusega sulamit võivad siiski nõuda erinevaid tehnilisi hinnanguid.
Määrake test, mitte ainult number
ASTM E18hõlmab Rockwelli kõvaduse testimist ja hoiatab, et ühe koha näit ei pruugi esindada kogu osa.ASTM E384hõlmab mikrosisenemise kõvadust ja kõvaduse kõikumiste hindamist väikestel vahemaadel. Need on erinevad mõõtmisküsimused: hulgilugemine ja profiil töödeldud piirkonnas annavad erinevat teavet.
Abrasiivsete võrdluste jaoksASTM G65teatab kuiva liiva/kummist ratta katsetulemused mahukao kujul kuupmillimeetrites kindlaksmääratud protseduuri kohaselt. Väiksem kadu näitab selles testis suuremat takistust. Standard hoiatab ka selle tulemuse käsitlemise eest konkreetse töökeskkonna täpse ennustusena.
Kui tarnija esitab katseandmed, võrrelge sama meetodit, protseduuri ja proovi seisundit. Ükski neist standarditest ei muuda sulami nimetust garanteeritud tööeaks ja standardile nime andmine ei tõenda, et konkreetset saadetist on sellega testitud.
6. Sobitage materjalisüsteem tegeliku koostisega
Andke tarnijale ühend, mitte ainult vaigu perekond
Ostukirjeldus "PP kruvi silinder" on puudulik, kui masin töötleb täidetud PP-d. Märkige vaigu klass, täiteaine identsus ja laadimine, lisandid, ringlussevõetud fraktsioon ja eeldatavad muutused toodete vahel. Selgitage, kas asendamine peab hõlmama ühte stabiilset koostist või mitut samal real asuvat ülesannet.
Eraldage koostise teave kasutusteabest. Materjali ülevaade vajab ka tegelikke protsessitemperatuure, töökiiruse vahemikku, rõhuteavet, kui see on saadaval, ja kahjustuste ajalugu. Nimeline vaiguperekond ei ütle tarnijale, millised pinnad on rikki läinud või kas masin on saanud kontaktkahjustusi.
| Tegelik kohustus | Küsimused, mis valikut muudavad |
|---|---|
| Puhas, täitmata vaik | Kas olemasolev konstruktsioon toimib vastuvõetavalt ja kas asendamine säilitab kinnitatud spetsifikatsiooni? |
| Mineraal- või klaasitäidisega segu | Milline täiteaine ja laadimine on olemas ning kuhu koondub mõõtmekadu? |
| PVC või potentsiaalselt söövitavate lisanditega preparaat | Milline keemia, temperatuur ja ladestused kaasnevad vaadeldava kahjustusega? |
| Taaskasutatud sööt | Kui stabiilsed on koostis, saastekontrollid ja partiidevahelised tingimused? |
| Kõrge temperatuuriga või keemiliselt nõudlik teenus | Milline täpne sulam ja pinnakonstruktsioon sobivad tegeliku keskkonnaga? |
Maatriks korrastab soovituse jaoks vajaliku teabe. See väldib teadlikult ühe sulami määramist igale vaiguperekonnale. Davise standardkandmise juhisedtoetab nii abrasiivset kui ka söövitavat toimet ja masina seisukorda.
Lähteaine muudatused võivad muuta vana soovituse kehtetuks
Hoidke algne heakskiidetud koostis koos materjali spetsifikatsioonidega. Kui täiteaine laadimine tõuseb või ringlussevõetud voog muutub, tuleks vana soovitus uute tingimustega võrreldes üle vaadata. Komponent võib olla korralikult valmistatud vana spetsifikatsiooni järgi ja see võib siiski olla muudetud tollimaksu jaoks sobimatu.
Keemiliselt nõudlike materjalide jaoks esitage täpne polümeer ja asjakohased lisandid. ENTEK'smetallurgia juhendaminekäsitleb tugeva korrosiooni ja hõõrdumise eraldi nõudeid. Ärge tõlgendage seda üldise soovitusena iga fluoropolümeeri kohta või tõendina, et mis tahes niklisulam on teisega asendatav.
Kui taotlus hõlmab toiduga kokkupuutumise või ravimi nõudeid, märkige need nõuded päringus välja ja täpsustage vajalikud dokumendid. Terase nimetus, pinnatöötlus või toote üldine kirjeldus ei kinnita valmiskoostu sertifikaati ega vastavust.
7. Enne sulami uuendamist kontrollige paari ja masinat
Tehase vaatenurk: kõvaduse taotluse muutmine mõõdetavaks spetsifikatsiooniks
Meie nominaalse 90 mm ühe kruvi vahetusprojekti puhul oli ostja esimene soov suuremat kõvadust. Alustasin täieliku PP koostisega, mis sisaldas 30 massiprotsenti kaltsiumkarbonaati, seejärel vaatasin üle algse joonise ning kulunud kruvi ja tünni mõõtmed. See tööjärjekord hoidis materjali arutelu seotud tegeliku masinaga.
Kaardistasin kruvi ja silindri mõõtmed vastavatesse aksiaalsetesse asenditesse. Kruvi lennu mõõtmine ühes asendis ja selle võrdlemine mujal tehtud ava mõõtmisega ei kirjeldaks kohalikku sobivust. Mõõteosa näidud näitasid, et vahetus on vajalik nii joonise kliirensi taastamiseks kui ka valitud töömaterjalide hankimiseks.
Kruvi ja tünni täpsustasime eraldi. Kruvi kasutas 38CrMoAlA alust Colmonoy 83 lendu kõvakattega; tünnis kasutati 42CrMo korpust EJS04 voodriga. Kaitsealad ja ülevaatusnõuded lisasin materjalide kirjeldustele. See muutis ettepaneku täpsemaks kui üldine lubadus suurema kõvaduse kohta.
Vastuvõtmiseks käsitlesin mõõtmeid ja materjali identifitseerimist eraldi kontrollidena. Õige sulami nimetus ei muudaks vale läbimõõtu vastuvõetavaks. Samamoodi võib komponent vastata oma mõõtmetele, ilma et oleks tõendatud, et määratud töösulam oli tarnitud. Mõlemad nõuded kuulusid tellimusele.
See projekt tugevdas ka ühe punkti mõõtmise piirangut. Mõõteosa jaama tulemus tuvastas seal kliirensi. Teisi aksiaalseid positsioone ja masina liideseid nõudsin eraldi kontrollimist. Ostjad peaksid kontrolliaruannet lugedes kasutama sama vahet: tuvastama, mida mõõdeti, kus mõõdeti ja millist joonistusnõuet see käsitleb.
Projekti mõõdud: määratud külmakliirensi taastamine
Kulunud mõõteosa jaamas oli kruvi lennu välisläbimõõt89,65 mmja tünni auk oli90,25 mm. Arvutatud külma radiaalkliirens oli:
(90,25 − 89,65) ÷ 2 = 0,30 mm
Kinnitatud joonis täpsustatud0,10 mmselles jaamas. During dimensional acceptance, the new screw flight measured89,95 mm, ja mõõdetakse vastav uus ava90,15 mm:
(90,15 − 89,95) ÷ 2 = 0,10 mm
| Mõõtmine samas aksiaaljaamas | Kulunud paar | Uus paar |
|---|---|---|
| Kruvi lend välisläbimõõt | 89,65 mm | 89,95 mm |
| Tünni ava läbimõõt | 90,25 mm | 90,15 mm |
| Arvutatud külm radiaalne kliirens | 0,30 mm | 0,10 mm |
Allikas: EJS Industry's täidetud-PP asendusprojekti mõõtmised ja kinnitatud joonise nõue.
Asendaja taastas selles jaamas kindlaksmääratud külma kliirensi, vähendades seda võrra0,20 mm. See mõõtmete tulemus erineb töötulemustest. Läbilaskevõime, kruvi kiirus, sulamistemperatuur ja sellele järgnevad kulumismõõtmised tagavad töörekordi, mis on vajalik asendamise hindamiseks kasutusel.
Hoidke külm kliirens ja sõidukäitumine lahus
Ülaltoodud arvutus jagab läbimõõdu erinevuse kahega. See kirjeldab vastavate ringikujuliste sektsioonide nominaalset radiaalset kliirensit; see ei ole tühimiku mõõtmine igas ekstsentrilise või kahjustatud sõlme ümber. The0,10 mmjoonis kuulub selle projekti joonisele, mitte universaalne seadistus kõigile 90 mm masinatele.
Enne sulami uuendamise täielikku parandamist kontrollige masina joondamist, sirgust, silindri tuge ja kuumutamise seisukorda. Need kontrollid järgivad kontakti kulumise probleeme, mida on kirjeldatudDavise standard. Kulumiskindlam pind ei suuda parandada paigaldust, mis surub kruvi vastu ava.
Mõõtmiste ja varuosade planeerimise jätkamiseksEJS kasutusea juhendselgitab, kuidas kasutada baasjoont ja korrata mõõtmisi. Hoidke kulumisajalugu koos koostise kirjega, et järgmise olulise otsuse taga oleks tõendeid.
8. Lisage tellimusele kontrollitav materjali spetsifikatsioon
Koostage tellimus vastavalt nõuetele, mida vastuvõttev meeskond saab kontrollida
Kirjutage kruvide ja silindri nõuded eraldi ridadele. Igal komponendil peaks olema identifitseeritav alusmaterjal, tööpinna konstruktsioon ja vastuvõtmise alus. Vältige tellimust, mis nimetab ühte sulamit ja jätab teist komponenti kirjeldama ainult kui "sobivat tünni".
Tehnilise päringu koostamisel kasutage järgmist järjestust:
- Tuvastage masin ja kinnitage kinnitatud kruvide ja silindri joonised, sealhulgas tellimuses kasutatud versioon.
- Esitage täielik koostis ja kasutuskohustus koos vana osa kahjustuste ja mõõtmiskaardiga, kui see on saadaval.
- Täpsustage iga komponendi alusteras ja seisukord või taotlege selgelt määratletud heakskiitmise ettepanekut.
- Tuvastage eraldi kruvide kattekiht ja silindri vooder koos tootmisprotsessi ja kaitstud pindadega.
- Leppige kokku valmiskihi nõuded või määratletud nitreeritud korpuse nõuded, lisaks kõvadusmeetod ja mõõtmiskohad.
- Loetlege osade vastuvõtmiseks vajalikud lõplikud mõõtmed, liidesed ja ülevaatusdokumendid.
- Hilisemate kulumiskontrollide jaoks säilitage paigalduse lähtetasemena aktsepteeritud mõõtmed.
See järjestus muudab tsitaatide võrdlemise ka lihtsamaks. Kui ühe ettepanekuga muudetakse alusterast, teisega muudetakse ainult lennukõvastust ja kolmandaga asendatakse mõlemad tööpinnad, on tegemist erinevate tehniliste pakkumistega. Enne koguhindade võrdlemist lahendage need erinevused.
Materjalide arvestus ja kontaktandmed
EJS teatab, et tema tarnitud kruvitorud sisaldavad ülevaatusakti ja materjalisertifikaati. Kasutage neid dokumente kokkulepitud spetsifikatsiooni ühendamiseks tarnitud komponendiga: materjali identifitseerimis- ja mõõtmete aruanne vastavad erinevatele vastuvõtuküsimustele.Allikas: EJS kvaliteedikontrolli kirjeldus.
Laiema liidese ja ostutšekkide jaoks kasutageekstruuderi kruvisilindri ostja juhend. Materjali ülevaatamiseks EJS-iga saatke masina joonised, koostis ja vanade osade tõendid aadressilesales@ejsscrewbarrel.comvõi helista+86-574-83065911. Ettevõtte E.J.S Industry Co., Ltd. kontori aadress on55 Dongdu Road, Haishu piirkond, Ningbo, Hiina. Allikas: EJS kontaktileht.
Lisage esimesele päringule nõutav taotlus ja dokumendid. Hinnapakkumine võib seejärel tuvastada kavandatava konstruktsiooni ja aktsepteerimiseks vajalikud tõendid, selle asemel, et paluda teil valida seletamatute kõvadusnumbrite vahel.
9. Korduma kippuvad küsimused
Millest on valmistatud ekstruuderi kruvid ja tünnid?
Konstruktsioonis saab kombineerida konstruktsiooniterast töödeldud pinnaga, kruviga kõvakatte või tünni voodriga. Määrake iga komponendi alusmaterjal ja tööpind eraldi. EJS loetleb terased, sealhulgas 38CrMoAlA ja 42CrMo, ning oma nimega kruvi- ja tünnisulamidbimetalliline spetsifikatsioon.
Kas 38CrMoAlA on parem kui bimetallist kruvisilind?
Nad kirjeldavad erinevaid asju. 38CrMoAlA on alusteras, bimetall aga kirjeldab töötava sulamiga konstruktsiooni. Kruvi võib oma lendudel kasutada 38CrMoAlA alust ja lisatud sulamit. Võrrelge terviklikke konstruktsioone tegeliku tööülesannete jaoks, mitte neid kahte mõistet eraldi.
Kas kõrgem kõvadus tähendab alati paremat kulumiskindlust?
Ei. Võtke arvesse sulami struktuuri, kaitstud ala, hoiuse seisundit ja kulumismehhanismi.ASTM G65hindab hõõrdumist mahukao kaudu kindlaksmääratud katsetingimustes, samasASTM E18käsitleb Rockwelli kõvadust. Kumbki mõõtmine üksi ei ennusta tervikliku koostu kasutusiga.
Kas kruvi ja tünn peavad kasutama sama sulamit?
Ei. Need peavad moodustama sobiva tööpaari, kuid kruvide kattekiht ja silindri vooder võivad olla erinevatest materjalidest. Meie täidetud PP projektis kasutati Colmonoy 83 lendu kõvakattega EJS04 tünni voodriga. Vaadake üle materjalide ühilduvus, pinna seisukord ja määratud sobivus.
Kas täiteaine või ringlussevõetud sööda muudatus peaks käivitama materjali ülevaatuse?
Jah. Esitage muudetud koostis, täiteaine laadimine, lähteaine juhtelemendid ja töötingimused. Võrrelge neid muudatusi algses valikus kasutatud tollimaksuga. Säilitage vanade osade mõõtmised ja kahjustused, et ülevaade saaks käsitleda mõjutatud pindu, mitte kasutada vaikimisi kõvemat sulamit.
Millised dokumendid peaksid materjali spetsifikatsiooniga kaasas olema?
Taotlege iga osa kohta materjali identifitseerimist ja kokkulepitud ülevaatusdokumente. Samuti tuleks korralduses määratleda kaitsealad, pinnatöötlusnõuded ja mõõtmiskohad. EJS-idtoote lehtmärgib, et tema tarnitud kruvitorudega on kaasas kontrolliaruanded ja materjalisertifikaadid; määratlege enne tootmist projektipõhine ulatus.
